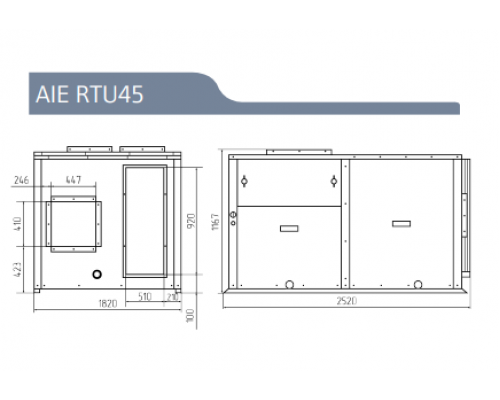

Руфтоп AIE RTU 45 — высокопроизводительный крышный агрегат с функцией теплового насоса для организации автономного кондиционирования и вентиляции крупных коммерческих и промышленных помещений.
Модель RTU 45 является представителем среднего мощностного диапазона в линейке крышных моноблочных кондиционеров AIE Industries. Устройство спроектировано для наружной установки на плоских кровлях и представляет собой полностью самодостаточную климатическую систему, объединяющую охлаждение, нагрев (реверсивный тепловой насос) и приточную вентиляцию в едином корпусе заводской сборки. Отказ от внутренних блоков и протяженных фреоновых трасс существенно снижает капитальные затраты на монтаж и упрощает сервисное обслуживание. RTU 45 оптимален для гипермаркетов, торгово-развлекательных центров, складских комплексов класса А, производственных цехов с высотой потолков до 6-8 метров, логистических хабов, выставочных павильонов и крупных спортивных сооружений.
Холодо- и теплопроизводительность
В стандартном режиме охлаждения согласно методике EN14511 (температура наружного воздуха +35 °C по сухому термометру, температура внутреннего воздуха +27 °C по сухому / +19 °C по влажному термометру) агрегат развивает номинальную холодопроизводительность 47.2 кВт, что соответствует 13.5 тоннам охлаждения в британской системе единиц. При работе в режиме теплового насоса (наружный воздух +7 °C DB / +6 °C WB, внутренний +20 °C DB) агрегат выдает 50.2 кВт тепла (14.3 тонны). Заявленные показатели позволяют эффективно обслуживать торговые залы площадью до 600-800 м² (в зависимости от удельной тепловой нагрузки) или компенсировать теплопоступления от мощного технологического оборудования в производственных цехах.
Энергетическая эффективность и сезонные показатели
Модель RTU 45 демонстрирует один из лучших показателей энергоэффективности в своем классе:
EER (коэффициент энергоэффективности охлаждения): 2.88 — класс энергоэффективности B при 100% нагрузке.
COP (холодильный коэффициент нагрева): 3.35 — класс энергоэффективности B при 100% нагрузке.
SEER (сезонный коэффициент эффективности охлаждения): 4.51 — высокий показатель, отражающий экономичность при частичных нагрузках в переходные периоды года.
SCOP (сезонный коэффициент эффективности нагрева): 3.56 — класс A по сезонной эффективности обогрева.
Сезонная экономичность охлаждения ηs,c: 173%.
Сезонная экономичность нагрева ηs,h: 140%.
Достижение высоких сезонных показателей обеспечивается применением спиральных компрессоров с каскадным включением и возможностью оснащения агрегата экономайзером для свободного охлаждения в холодное время года.
Конструктивные особенности и защита корпуса
Несущий каркас и все наружные панели RTU 45 изготовлены из гальванизированной стали толщиной 1.2-1.5 мм с последующим нанесением полиэстерового порошкового покрытия. Технология окраски включает фосфатирование поверхности для улучшения адгезии и формирования стойкого антикоррозионного барьера. Покрытие матовой текстуры устойчиво к выгоранию под воздействием ультрафиолетового излучения и сохраняет эстетичный внешний вид на протяжении всего срока службы.
Внутренняя компоновка разделена герметичными перегородками на три функциональные зоны:
Компрессорный отсек — полностью звукоизолирован минераловатными матами с алюминиевым покрытием.
Приточная секция — включает центробежный вентилятор, испаритель и фильтрующий элемент.
Конденсаторная секция — с осевыми вентиляторами вертикального выброса и змеевиком конденсатора.
Все крепежные элементы (винты, болты, саморезы) выполнены из нержавеющей стали A2 или A4 для предотвращения коррозионного растрескивания. Сливные поддоны имеют уклон к дренажным отверстиям и оборудованы патрубками для отвода конденсата самотеком или принудительно (опциональная установка дренажных помп). Масса агрегата в базовой комплектации составляет 830 кг, что требует учета при проектировании несущей способности кровельных конструкций.
Компрессорная группа и холодильный контур
В агрегате установлены два спиральных компрессора (Scroll) , работающих в независимых холодильных контурах (схема 2 контура / 2 компрессора). Преимущества такой архитектуры:
Каждый компрессор оборудован:
Внутренней термозащитой обмоток электродвигателя.
Картерным нагревателем мощностью 70-100 Вт для предотвращения миграции хладагента в масло при длительных стоянках.
Виброизолирующими опорами из маслобензостойкой резины.
Заводская заправка системы составляет 15.2 кг хладагента R410A. Данный фреон не содержит хлора и не разрушает озоновый слой (ODP = 0), соответствует требованиям Монреальского протокола и Кигалийской поправки. Теплообменные аппараты (испаритель и конденсатор) изготовлены по технологии «медь-алюминий»: бесшовные медные трубы с внутренним микрооребрением и алюминиевые ламели с гидрофильным анодированным покрытием, обеспечивающим эффективный отвод конденсата и защиту от коррозии в условиях высокой влажности.
Вентиляционная секция: приточная часть
Секция обработки воздуха оборудована одним центробежным вентилятором двустороннего всасывания с лопатками, загнутыми вперед. Привод осуществляется через клиноременную передачу с регулируемыми шкивами, что позволяет точно настроить расход воздуха и внешнее статическое давление под конкретную сеть воздуховодов.
Количество вентиляторов: 1 шт.
Тип привода: Ременной (регулируемые шкивы).
Номинальный расход воздуха: 9 350 м³/ч.
Внешнее статическое давление: 450 Па.
Мощность электродвигателя: 3.0 кВт.
Класс изоляции двигателя: B (допустимый нагрев обмоток до 130 °C).
Располагаемый напор 450 Па достаточен для преодоления аэродинамического сопротивления разветвленной сети воздуховодов общей протяженностью до 40-50 метров (при условии грамотного гидравлического расчета и применения фасонных элементов с низким коэффициентом местного сопротивления). Подшипники вала вентилятора и электродвигателя заправлены долговечной литиевой смазкой и не требуют пополнения в течение первых 3-5 лет эксплуатации.
Вентиляционная секция: конденсаторная часть
Отвод тепла от конденсатора обеспечивается двумя осевыми вентиляторами канального типа с вертикальной подачей воздуха. Такая компоновка исключает рециркуляцию нагретого воздуха (тепловые «подушки» на кровле) и направляет звуковое излучение вверх, снижая шумовое воздействие на прилегающую территорию.
Количество вентиляторов: 2 шт.
Суммарный расход воздуха: 21 420 м³/ч.
Мощность моторов: 2 × 0.55 кВт.
Диаметр крыльчатки: 500-560 мм (расчетное значение).
Материал лопастей: Алюминиевый сплав, ступица из нержавеющей стали.
Вентиляторы защищены предохранительными решетками с ячейкой 20×20 мм, предотвращающими попадание посторонних предметов и травмирование персонала. Моторы оснащены встроенной термозащитой с автоматическим самовозвратом после остывания.
Электрические параметры и система управления
Номинальное напряжение питания: 380-415 В / 3 фазы / 50 Гц.
Допустимое отклонение напряжения: ±10%.
Номинальный потребляемый ток (охлаждение): 31.3 А.
Номинальная входная мощность (охлаждение): 16.4 кВт.
Номинальный ток (нагрев): 29.0 А.
Входная мощность (нагрев): 15.0 кВт.
Максимальный пусковой ток: 95-110 А (зависит от схемы запуска, опционально — плавный пуск).
